圆筒型滚珠花键工作

结构与工作原理

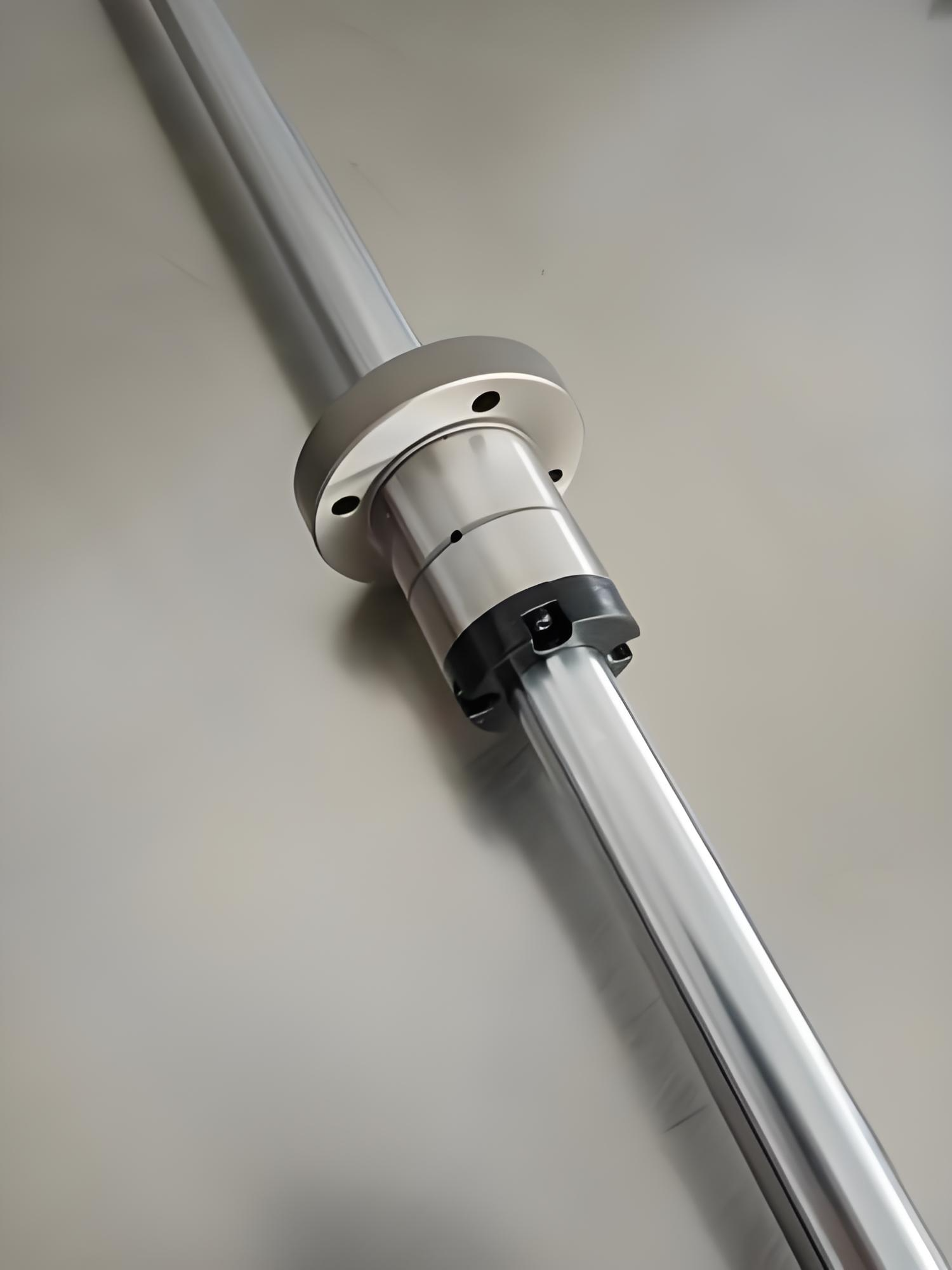

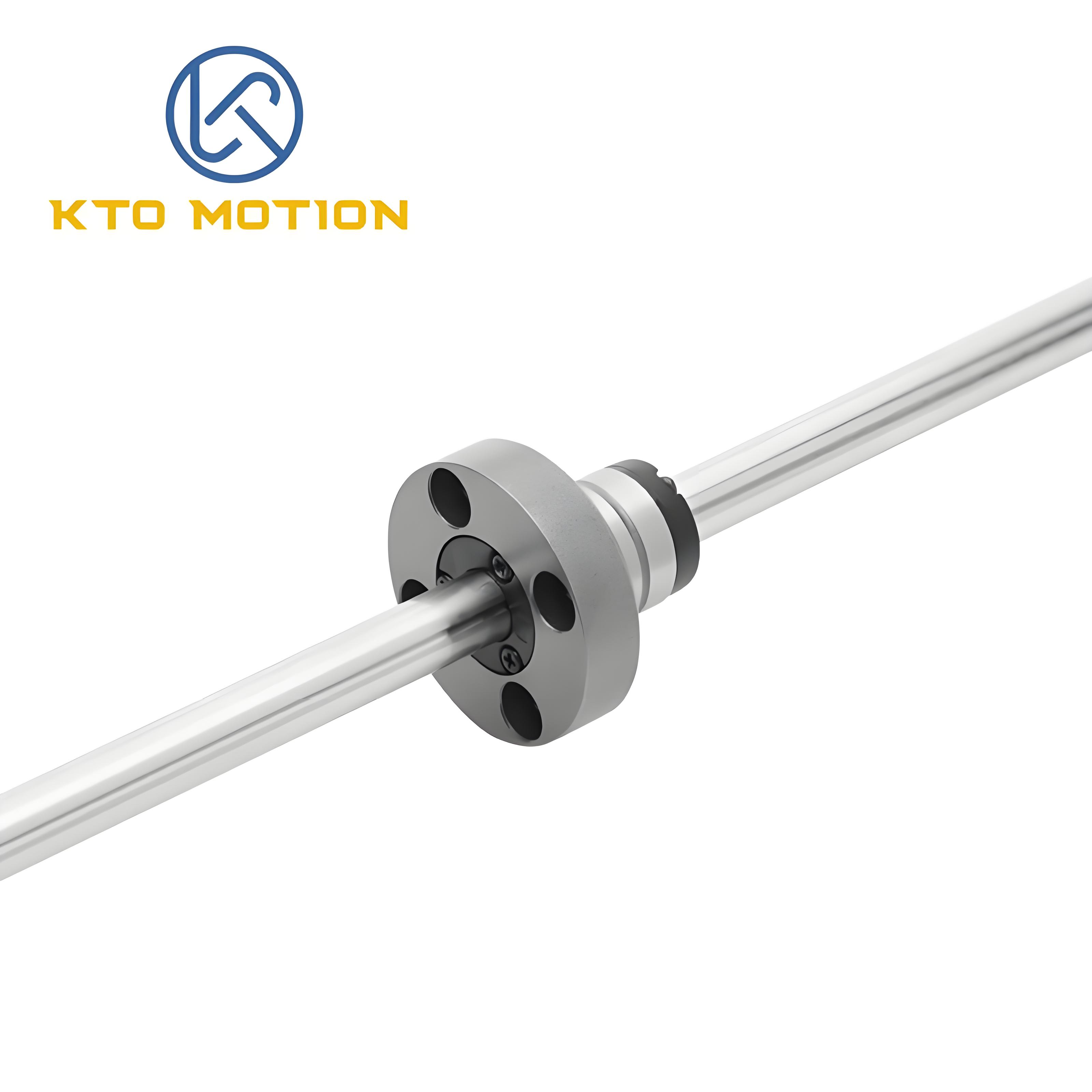

1. 基本组成：

   • 花键轴（Shaft）：表面加工有精密螺旋槽或直线槽的圆柱形轴。

   • 花键套（Nut/Sleeve）：套在轴上的圆筒形组件，内部嵌入滚珠循环轨道。

   • 滚珠（Balls）：在轴与套之间滚动，实现低摩擦运动。

   • 保持器与密封件：确保滚珠循环顺畅，防止灰尘进入。

2. 工作原理：

   • 滚珠在花键轴与套之间的沟槽中循环滚动，既能传递扭矩（旋转运动），又能沿轴向滑动（直线运动）。

   • 通过预压设计可消除间隙，提高刚性和定位精度。

主要特点

1. 复合运动能力：

   • 同时支持旋转和直线运动，减少部件数量，简化结构设计。

2. 高精度与高刚性：

   • 精密滚珠循环系统确保低摩擦、高定位精度（微米级）。

   • 预压设计增强刚性，适合重载或高速场景。

3. 长寿命与低维护：

   • 滚珠接触减少磨损，配合密封设计延长使用寿命。

4. 紧凑设计：

   • 圆筒形结构节省空间，适合狭小或复杂布局的设备。

典型应用场景

1. 工业机器人：

   • 机械臂关节处，实现旋转与直线运动的复合动作。

2. 半导体设备：

   • 晶圆搬运机械手的高精度定位。

3. 数控机床：

   • 刀具进给系统，确保高速、高精度加工。

4. 自动化生产线：

   • 传送带分度机构或精密装配设备。

选型与注意事项

1. 负载能力：

   • 需计算轴向载荷、径向载荷和扭矩，选择合适尺寸。

2. 行程与精度：

   • 根据运动距离选择轴长，按需求选择标准精度或超高精度型号。

3. 安装方式：

   • 固定端与支撑端的配置需符合设备结构（如法兰安装或基座固定）。

4. 环境适应性：

   • 高温、多尘或腐蚀性环境需选择特殊材质或密封等级（如IP67防护）。

与直线导轨的区别

• 滚珠花键：传递旋转扭矩的同时允许轴向滑动，适合复合运动场景。

• 直线导轨：仅支持直线运动，不传递扭矩，通常与旋转驱动（如电机）配合使用。

维护要点

1. 润滑：

   • 定期注入专用润滑脂（如锂基脂），减少滚珠磨损。

2. 清洁与防尘：

   • 使用密封圈或防护罩避免杂质进入滚道。

3. 检查预压：

   • 长期使用后需检查预压是否失效，避免间隙导致精度下降。
