滚珠花键的结构特征

一、基本结构组成

1. 花键轴（Spline Shaft）：
   • 花键轴是滚珠花键的核心部件，其表面加工有螺旋形的槽道，用于引导滚珠的滚动。
   • 槽道的形状和精度直接影响滚珠花键的传动精度和承载能力。
   • 通常采用高精度的磨削工艺加工，以确保槽道的尺寸精度和表面粗糙度。
2. 花键母（Spline Nut）：
   • 花键母是与花键轴配合的部件，内部装有滚珠和保持器。
   • 花键母的内腔设计有与花键轴槽道相匹配的滚道，用于引导滚珠的滚动。
   • 花键母通常采用高强度材料制造，以确保其在高载荷下的强度和刚性。
3. 滚珠（Balls）：
   • 滚珠是滚珠花键的关键传动元件，通过在花键轴和花键母之间的滚动实现低摩擦传动。
   • 滚珠的直径和精度对传动精度和寿命有重要影响。
   • 滚珠通常采用高精度的钢球，表面经过硬化处理，以提高耐磨性。
4. 保持器（Retainer）：
   • 保持器用于固定滚珠，防止滚珠在运动过程中相互碰撞，同时引导滚珠在花键轴的槽道中顺畅滚动。
   • 保持器通常采用高强度的塑料或金属材料制造，具有良好的耐磨性和自润滑性。
   • 保持器的设计需要考虑滚珠的运动轨迹和空间布局，以确保滚珠能够顺畅地循环滚动。
5. 防尘盖（Dust Cover）：
   • 防尘盖用于防止灰尘和杂质进入滚珠花键内部，延长使用寿命。
   • 防尘盖通常采用柔性材料制造，能够适应花键母的直线运动和旋转运动。
   • 防尘盖的设计需要考虑密封性和灵活性，以确保在运动过程中不会因摩擦而损坏。

二、结构特征

1. 螺旋槽道设计：
   • 花键轴和花键母的槽道采用螺旋形设计，滚珠在槽道中滚动时能够同时实现旋转和直线运动。
   • 螺旋槽道的螺距和导程可以根据实际需求进行调整，以满足不同的传动比和行程要求。
   • 螺旋槽道的设计需要考虑滚珠的运动轨迹和受力情况，以确保传动的平稳性和精度。
2. 角接触结构：
   • 滚珠与槽道之间采用角接触结构，能够同时承受径向负荷和扭矩负荷。
   • 角接触结构的设计使得滚珠花键在高载荷下仍能保持高精度的传动性能。
   • 角接触结构的接触角通常在30°到45°之间，具体角度根据应用场景和设计要求进行选择。
3. 循环滚动系统：
   • 滚珠花键采用循环滚动系统，滚珠在花键轴和花键母之间循环滚动，实现连续的传动。
   • 循环滚动系统的设计需要考虑滚珠的循环路径和空间布局，以确保滚珠能够顺畅地进入和退出槽道。
   • 循环滚动系统通常包括直线段和转弯段，转弯段的设计需要考虑滚珠的运动轨迹和受力情况，以避免滚珠在转弯时卡滞。
4. 高精度配合：
   • 花键轴和花键母之间的配合精度非常高，通常采用高精度的磨削工艺和装配工艺。
   • 高精度的配合能够确保滚珠在槽道中顺畅滚动，减少摩擦和磨损，提高传动精度和寿命。
   • 配合精度的控制需要考虑花键轴和花键母的尺寸公差、形位公差以及滚珠的尺寸精度。
5. 模块化设计：
   • 滚珠花键采用模块化设计，便于安装和维护。
   • 模块化设计使得滚珠花键可以根据不同的应用场景进行定制，满足不同的载荷、行程和精度要求。
   • 模块化设计还便于快速更换和维修，降低维护成本和停机时间。

三、结构优势

1. 高精度传动：
   • 滚珠花键的高精度配合和滚动传动方式能够实现微米级的位置控制精度，适用于高精度的工业自动化设备和精密测量仪器。

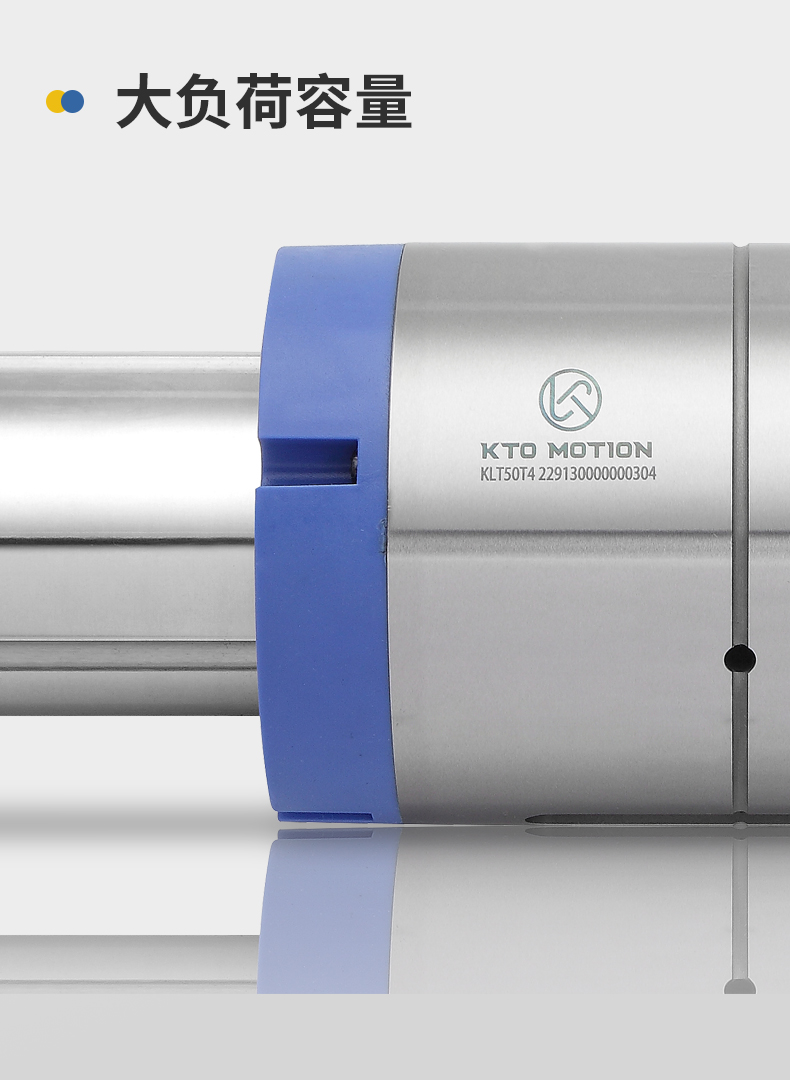

2. 高承载能力：
   • 滚珠花键的滚动槽设计使其能够承受较大的径向和轴向载荷，适用于重载和高刚性需求的应用场景。
3. 低摩擦与高效率：
   • 滚珠花键采用滚动摩擦方式，摩擦损失小，传动效率高，能够显著降低能耗。
4. 多功能性：
   • 滚珠花键能够实现直线、旋转及螺旋三种运动模式的无缝切换，适用于多种复杂的运动需求。
5. 高刚性：
   • 滚珠花键的角接触结构和高精度配合使其具有较高的刚性，能够适应高速、重载条件，减少传动过程中的变形和振动。

四、应用场景

1. 工业自动化：
   • 机器人关节、自动装配设备、搬运装置等。
2. 医疗器械：
   • 手术机器人、精密检测设备、制药设备等。
3. 半导体设备：
   • 芯片制造设备、贴装设备等。
4. 数控机床：
   • 加工中心的Z轴、精密铣床等。
5. 航空航天：
   • 飞机制造设备、卫星装配设备等。
6. 精密测量设备：
   • 高精度测量仪器、检测设备等。
