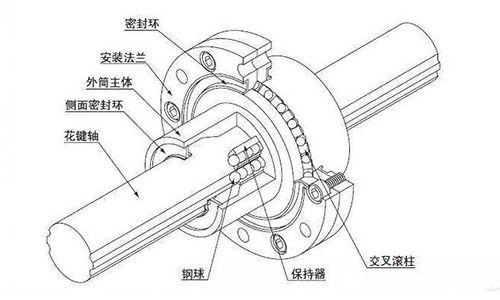

滚珠花键结构

　　滚珠花键的预压对精度、耐负荷性能以及刚性都有很大的影响，因此需要根据使用用途来选定恰当的间隙。而现在，各型号的间隙值已经被规格化，所以可以根据使用条件进行适当的选定。

　　旋转方向间隙

　　在滚珠花键中，将圆周方向间隙的总和作为旋转方向间隙，并且进行了规格化。

　　预压与刚性

　　预压是以消除旋转方向间隙，提高刚性为目的，事前给滚珠施加负荷。当施加预压时，滚珠花键能根据预压的强度消除旋转方向间隙而增加刚性。

　　使用条件与预压的选择

　　滚珠花键的旋转方向间隙对花键外筒的精度或刚性有很大的影响。因此，根据用途限定适当的间隙也是很重要的。一般来说，都使用有预压的产品。在进行反复旋转运动或往返直线运动时，由于会有很大的震动冲击。所以施加预压，会显著提高寿命和精度。

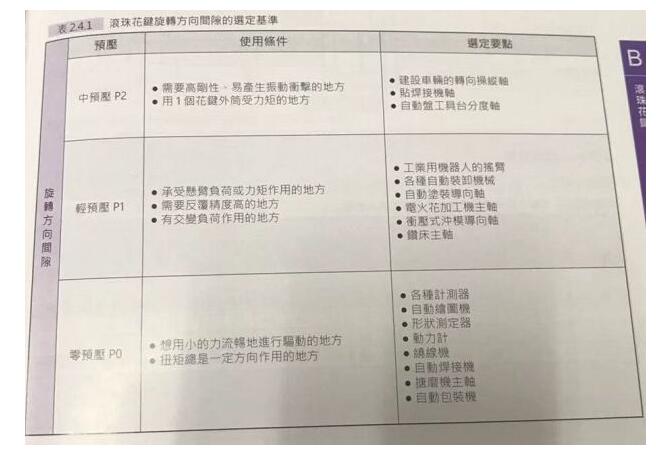

　　如下表2.4.1中，表示了根据滚珠花键的使用条件，选定旋转方向间隙的基准。
