如何判断汉艺滚珠花键的精度等级

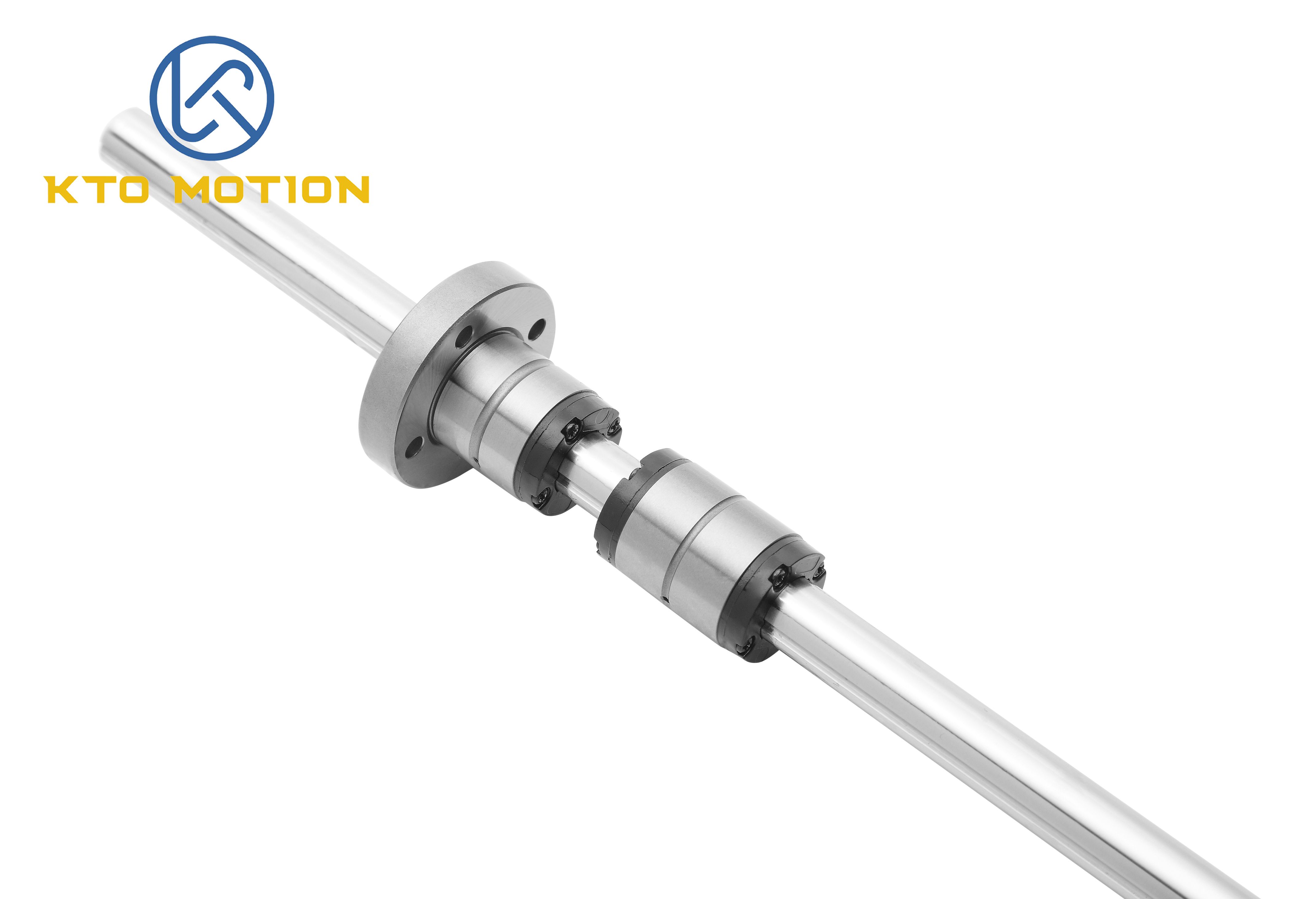

1. 尺寸精度方面

轴径和孔径精度： -滚珠花键的轴径和孔径是关键尺寸。高精度等级的滚珠花键，其轴径和孔径的尺寸公差控制在很小的范围内。例如，对于精密级别的滚珠花键，轴径公差可能在±0.005mm以内，孔径公差也类似。可以使用千分尺等精密测量工具来测量轴径和孔径，然后与产品规格书中的标准公差范围进行对比，判断其是否符合高精度要求。 -同时，还要检查尺寸的一致性。在轴的全长范围内或套的整个圆周上，尺寸应该保持均匀一致。如果存在较大的尺寸偏差，说明精度等级较低。

键齿尺寸精度： - 花键齿的尺寸精度包括齿厚、齿宽等参数。高精度的滚珠花键齿厚公差可以达到±0.01mm以内。使用齿厚卡尺等工具来测量齿厚，检查其是否在规定的公差范围内。 - 另外，齿形的精度也很重要。例如，渐开线齿形的滚珠花键，其齿形误差应符合相应的精度标准，通过齿形样板或三坐标测量仪等设备来检测齿形精度，精确的齿形能够保证滚珠与花键齿的良好接触，是高精度等级的一个重要体现。 2. 形位精度方面

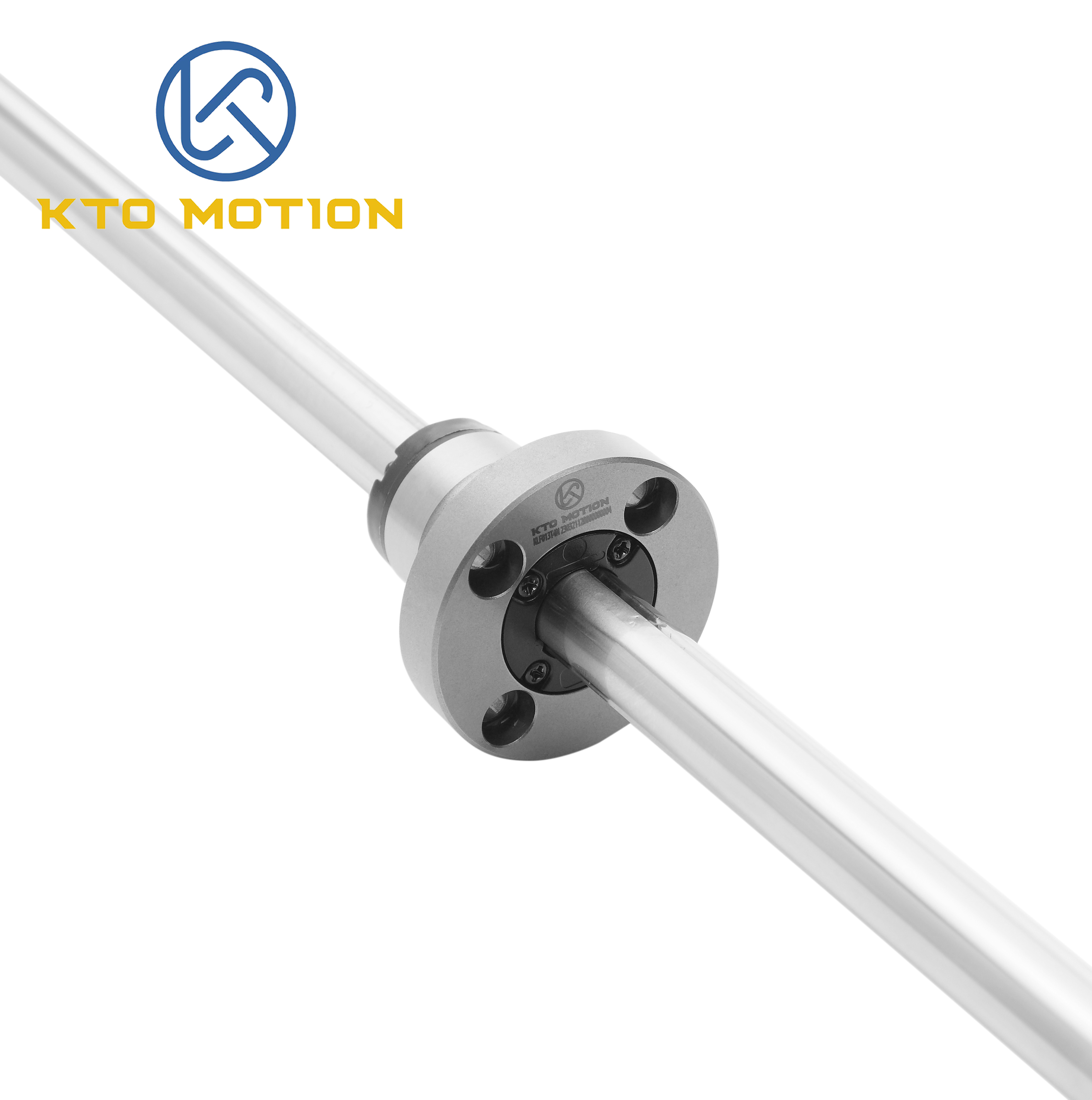

直线度和圆柱度： - 对于滚珠花键轴，直线度是一个重要的形位精度指标。高精度的花键轴直线度可以达到0.002mm/m以内。可以使用直线度测量仪来检测轴的直线度。圆柱度对于花键轴和花键套都很重要，它反映了轴或套的圆柱形状的精度。高精度等级的圆柱度公差可以控制在0.003mm以内，通过圆度仪等设备进行测量。 - 良好的直线度和圆柱度能够确保滚珠在花键轴和花键套之间平稳滚动，减少振动和磨损。如果直线度或圆柱度不符合要求，滚珠花键在运动过程中会出现偏差，影响其精度等级和使用寿命。

跳动精度： - 包括径向跳动和轴向跳动。在滚珠花键旋转运动时，径向跳动精度尤其重要。高精度的滚珠花键径向跳动可以控制在0.01mm以内。使用百分表等工具，将表头接触在花键轴或花键套的表面，旋转一周来测量径向跳动。轴向跳动对于传递轴向载荷和保证运动精度也有重要意义，其精度要求根据具体应用和精度等级而定。

2. 表面粗糙度方面：滚珠花键的轴、套表面和键齿表面的粗糙度直接影响滚珠的滚动性能。高精度等级的滚珠花键表面粗糙度Ra值通常在0.2μm - 0.8μm之间。可以使用表面粗糙度仪来测量表面粗糙度。 - 光滑的表面能够减少滚珠与花键之间的摩擦系数，降低磨损。如果表面粗糙度不符合要求，例如Ra值过大，会导致滚珠滚动不顺畅，产生振动和噪声，同时也会加速磨损，表明精度等级较低。

4. 运动精度方面

重复定位精度： - 在滚珠花键进行直线运动或旋转运动的过程中，重复定位精度是衡量精度等级的一个关键指标。对于高精度的滚珠花键，其直线运动重复定位精度可以达到±0.005mm以内，旋转运动重复定位精度可以达到±0.01°以内。 - 通过使用激光干涉仪等高精度测量设备，在多次重复运动过程中测量花键的定位误差，来判断其重复定位精度是否符合高等级精度的要求。

运动平稳性： - 观察滚珠花键在运动过程中的平稳性也可以判断其精度等级。高精度的滚珠花键在运动时应该是平稳、无卡顿、无明显振动的。可以通过手感或者在设备运行过程中使用振动传感器来检测运动过程中的振动情况。如果存在明显的振动或者卡顿现象，说明滚珠花键的精度等级可能较低。
